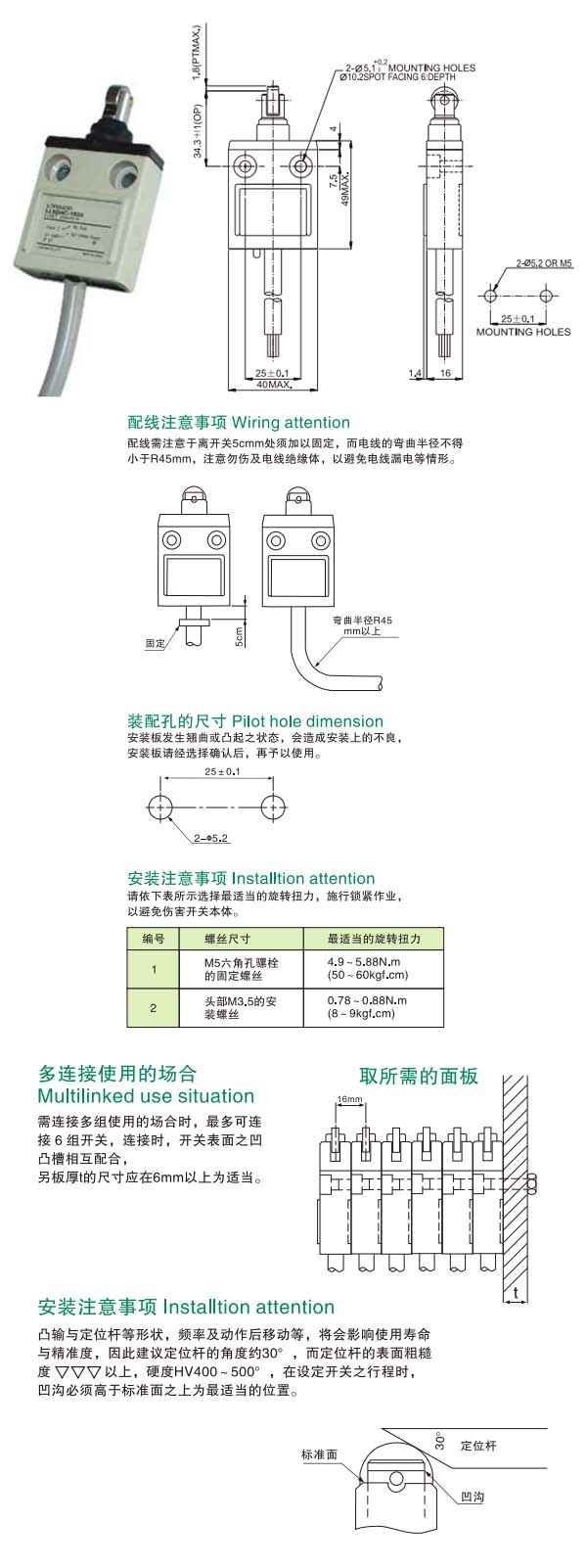

产品宣传图

当前位置:首页 > D4C行程开关 > D4C-1533行程开关

D4C-1533行程开关

  • 名称:D4C-1533行程开关
  • 型号:D4C-1533
  • 销售热线:021-31261887
  • QQ在线客服:36365419
  • 声明:产品信息仅供参考,具体以实物为准,订购前请来电咨询。
  • WORD文档下载:D4C-1533行程开关word格式的资料文档在线下载

产品描述

D4C-1533行程开关特性

D4C-1533行程开关超小·超薄·高度密封性的小型限位开关
• 已通过EN(TÜV)、UL、CSA、CCC规格认证。
(关于认证产品,请另外垂询)
• 符合IEC的IP67的高度密封性。
• 柱塞部位为密封垫·膜片、
内置开关部位为保护盖和3重密封结构。
• 标准为3m、5m软线。
另外带UL、CSA规格认证标记的产品也已经系列化。
• 柱塞型可多联安装。
• 带LED显示灯(红色)的产品也已系列化,便于动作时确认
(标准为不动作时灯亮)。
• VCTF耐油软线规格为CE标记对应产品。
(但仅适用于标准型)。




D4C-1533行程开关额定值/性能/功能

 保护结构(标准)  IP67、NEMA规格1、2、3、4、4X、5、6P、12、13
 寿命*1  机械 *3  1,000万次以上
 电气 *2  20万次以上(AC125V 5A阻性负载)
 容许操作速度  0.1mm~0.5m/s(柱塞型) 1mm~1m/s(滚珠摆杆型)
 容许操作频率  机械  120次/min
 电气  30次/min
 额定频率  50/60Hz
 绝缘电阻  100MΩ以上(DC 500V兆欧表)
 接触电阻(初始值)  250mΩ以下(带2m软线)300mΩ以下(带3m软线)400mΩ以下(带5m软线)
 耐压  同极端子间  AC1,000V 50/60Hz 1min
 带电金属部与地线间  AC1,500V 50/60Hz 1min Uimp 2.5kV(EN60947-5-1)
 各端子与不带电金属部间  AC1,500V 50/60Hz 1min Uimp 2.5kV(EN60947-5-1)
 额定绝缘电压(Ui)  300V(EN60947-5-1)
 闭路时的反向感应电压  1,000V AC max. 300V DC max.(EN60947-5-1)
 污染度(使用环境)  3(EN60947-5-1)
 短路保护装置  10A保险丝gI或gG(IEC 269)
 有条件短路电流  100A(EN60947-5-1)
 额定密闭热电流(I the)  5A、 4A、 0.5A(EN60947-5-1)
 触电保护等级  Class I(有接地线)
 振动  误动作  10~55Hz双振幅1.5mm
 冲击  耐久  1,000m/s2以上
 误动作 *4  500m/s2以上 *4
 使用环境温度  -10~+70℃(不结冰)
 使用环境湿度  95%RH以下(不结冰、凝露)
 重量(D4C-1202)  约360g(带3mVCTF) 约540g(带5mVCTF)

注. 以上为初始值。
*1. 寿命值为环境温度5~35℃,环境湿度40~70%RH时的值,但根据负载的种类和电流的大小,寿命也不相同。 请参照上面的寿命曲线。
*2. 预制线型为100万次以上。(DC规格开关电流0.1A)
*3. 室外规格为50万次以上。
*4. 塑料杆型除外。


产品名称:D4C-1533行程开关

型号:D4C-1533

声明:适用交流AC 380V,直流 DC 220V。本页D4C-1533行程开关的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品及欧姆龙、天得等国内外知名品牌的替代型产品,欢迎来电订购,电话021-31261887。
