HL-5200行程开关

  • 名称:HL-5200行程开关
  • 型号:HL-5200
  • 销售热线:021-31261887
  • QQ在线客服:36365419
  • 声明:产品信息仅供参考,具体以实物为准,订购前请来电咨询。
  • WORD文档下载:HL-5200行程开关word格式的资料文档在线下载

产品描述

HL-5200行程开关概述




HL-5200行程开关(以下简称行程开关),适用于交流50Hz,额定交流电压至380V,直流电压至220V的控制电路中,作控制运动机构的行程和变换其运动方向或速度之用。
行程开关按G B14048.5设计、制造与检验。




HL-5200行程开关正常工作条件和安装条件




2.1安装地点的海拔不超过2000m。
2.2周围空气温度
周围空气温度上限不超过+40℃;下限不低于-5℃。周围空气温度24h的平均值不超过+35℃。
2.3大气条件
2.3.1湿度
安装地点在最高温度为+40℃时,空气的相对湿度不超过50%,在较低的温度下可以允许有较高的相对湿度,例如20℃时达90%,对由于温度变化偶尔产生的凝露应采取特殊的措施。
2.3.2污染等级:3
2.4安装条件
2.4.1安装在无显著摇动和无冲击振动的地方。
2.4.2安装在无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体及尘埃(包括导电尘埃)。
2.4.3安装在没有雨雪侵袭的地方。
2.5安装类别:Ⅲ




技术参数




3.1额定绝缘电压Ui:500V(50Hz);
3.2约定发热电流Ith:5A:
3.3额定工作电压和额定工作电流见表1:
3.4I频耐压:1890V,历时Imin而无闪络、击穿现象:
3.5绝缘电阻:>100M(1:
3.6防护等级:IP66:
3.7机械寿命:200万次,电寿命:50万次;
3.8许容操作频率:120次/分,许容操作速度:5m/s~ 0.5m/s;
3.9动作性能参数
行程开关的动作性能参数见表2

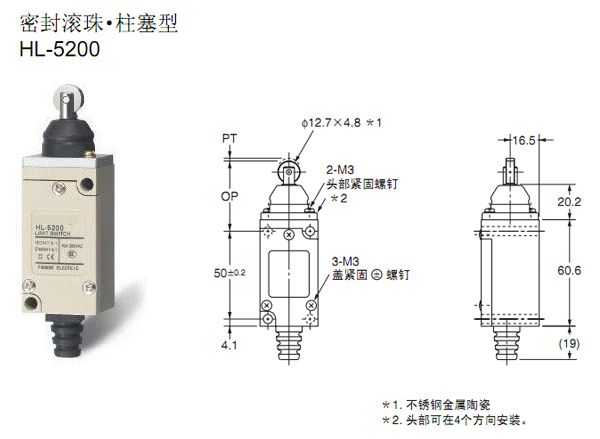

外形及安装尺寸


产品名称:HL-5200行程开关

型号:HL-5200

声明:适用交流AC 380V,直流 DC 220V。本页HL-5200行程开关的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品及欧姆龙、天得等国内外知名品牌的替代型产品,欢迎来电订购,电话021-31261887。
